1. 브레이징 타입 판형 열교환기의 구조
브레이징 타입 판형 열교환기는 얇은 금속 판을 여러 개 겹쳐서 만든 구조로, 각 판 사이에 흐르는 두 종류의 유체가 열을 교환하게 됩니다. 이 열교환기는 다음과 같은 주요 구성 요소로 이루어져 있습니다.
- 판 (Plate): 열전달 면적을 증가시키기 위해 여러 개의 얇은 금속 판이 겹쳐져 있습니다. 일반적으로 스테인리스강이나 티타늄 등의 내식성 금속이 사용됩니다.
- 브레이징 (Brazing): 각 판을 고온에서 용접하여 결합한 방식으로, 이를 통해 높은 내압과 내열성을 제공합니다.
- 인렛과 아웃렛: 두 유체가 들어가고 나가는 입구와 출구로 구성되어 있습니다.
2. 작동 원리
브레이징 타입 판형 열교환기는 두 개의 유체가 서로 다른 경로를 따라 흐르면서 열을 교환합니다. 유체는 판 사이의 좁은 공간을 통해 흐르며, 판의 표면에서 열이 전달됩니다. 이 구조는 높은 열전달 효율을 제공하며, 유체의 흐름이 교차하기 때문에 열 교환이 극대화됩니다.
3. 장점
- 열전달 효율: 넓은 열전달 면적 덕분에 열전달 효율이 높습니다.
- 소형화: 콤팩트한 디자인으로 공간을 절약할 수 있습니다.
- 경량화: 일반적으로 경량의 재료로 제작되어 설치와 이동이 용이합니다.
- 내구성: 브레이징 공정으로 인해 높은 압력과 온도에서도 안정성을 유지합니다.
- 유지 보수 용이성: 구조가 간단하여 청소 및 유지 보수가 용이합니다.
4. 응용 분야
브레이징 타입 판형 열교환기는 다양한 산업 분야에서 활용됩니다. 예를 들어:
- HVAC 시스템: 냉난방 및 공조 시스템에서 열교환기로 사용됩니다.
- 화학 공정: 화학 반응기에서 열을 효율적으로 교환하는 데 사용됩니다.
- 식음료 산업: 음료나 식품의 열처리 과정에서 열교환기로 널리 사용됩니다.
- 자동차: 엔진 냉각 시스템 등에서 사용되어 효율적인 열관리를 도와줍니다.
결론
브레이징 타입 판형 열교환기는 열전달 효율이 높고 공간 절약이 가능하여 다양한 산업에서 중요한 역할을 담당하고 있습니다.
안녕하세요^^
열교환기 세관(판형 브레이징 타입) 오일 라인에 대해 복습해 보겠습니다.
판형에도 종류가 많이 있습니다.^^
열교환기 세관(판형 브레이징 타입)에서 오일 라인 쪽 세관

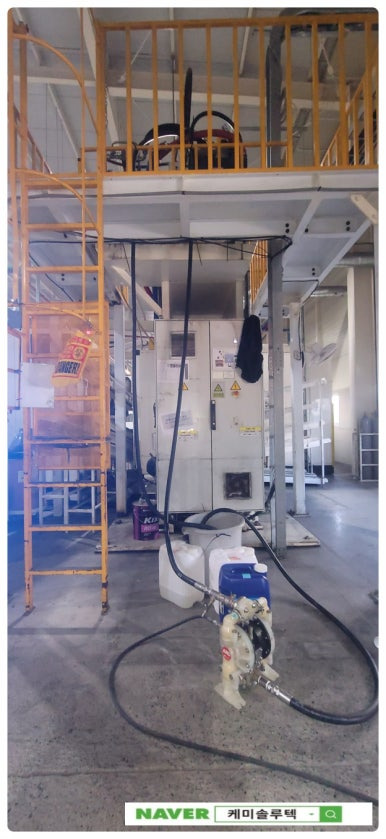

오늘 다룰 내용은 오일 라인 플러싱 작업입니다.
냉각수 라인 작업도 같이 하였지만 오늘은 오일 라인에 대해서 말씀드리겠습니다.
작업 전 사진

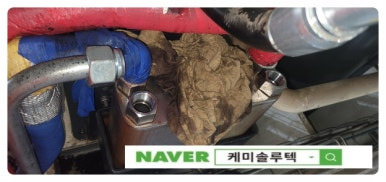

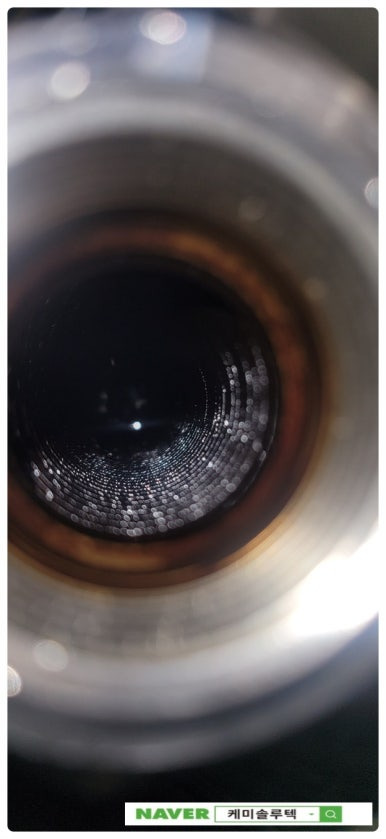

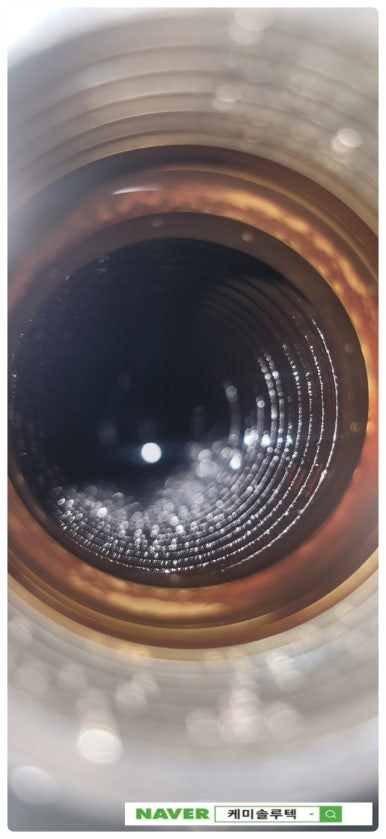

열교환기 세관(판형 브레이징 타입) 오일 라인 작업 전 사진에서 보면 탄화물이 많이 낀 것을 확인할 수 있습니다.
작업 방법은 일반 열교환기 세관 하는 방법이랑 동일하게 하였습니다.
다만 달라진 것은 용제를 버틸 호스를 선택하는 것입니다.
자세한 사항은 영업 비밀?^^입니다.
그래서 선택한 방안으로는
작업 중 사진

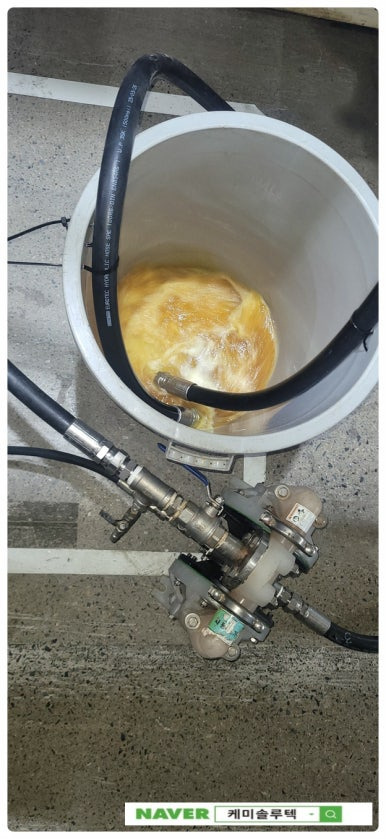

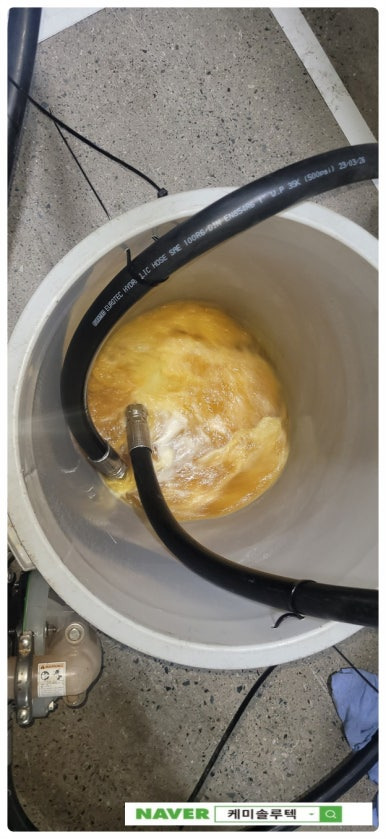

이렇게 유압 호스를 사용하여 용제를 견딜 수 있는 호스를 선택하였습니다.
전에 올린 블로그에서 보시면 스프링 호스를 많이 사용합니다.^^
호스의 선택하는 것 또한 작업의 안정성과 작업의 완료도를 위해 선택을 합니다.
작업 중 사진

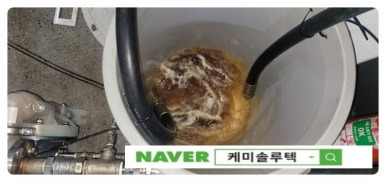

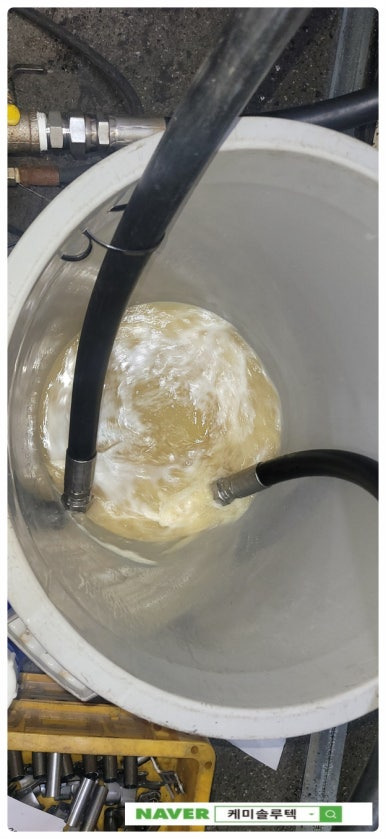

열교환기 세관(판형 브레이징 타입) 오일 라인은 처음에 돌릴 시에는 이렇게 연한 갈색이 나옵니다.
이렇게 돌리면서 지켜보다 보면 점점 색이 진하게 나타납니다.
작업 중 사진

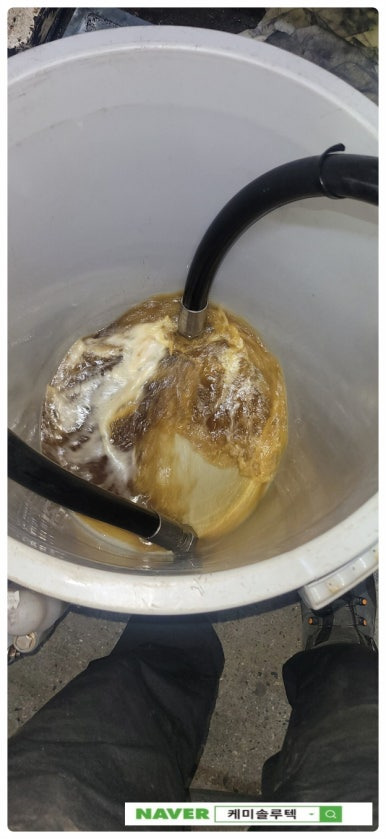

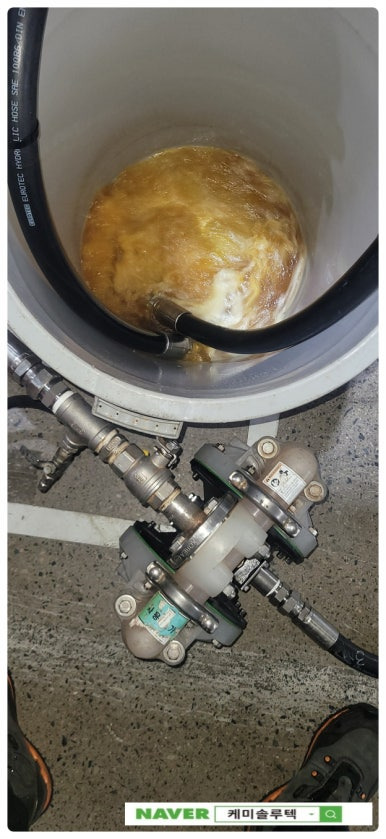

열교환기 세관(판형 브레이징 타입) 오일 라인에서 1시간 이상을 세관을 하면 이렇게 색이 진해집니다.
처음에 보신 작업 전 사진을 보면 검은 탄화물이 보였는데 그것들이 약품 반응을 하여 떨어져 나오면서 이렇게 색이 변하는 것입니다.
이제 작업 후를 확인해 보겠습니다.

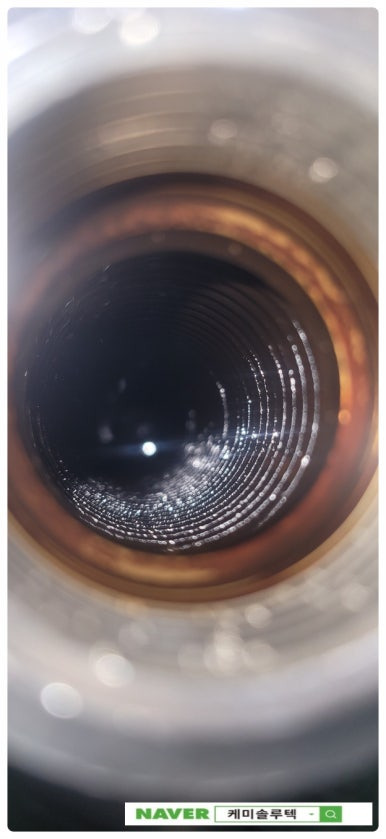

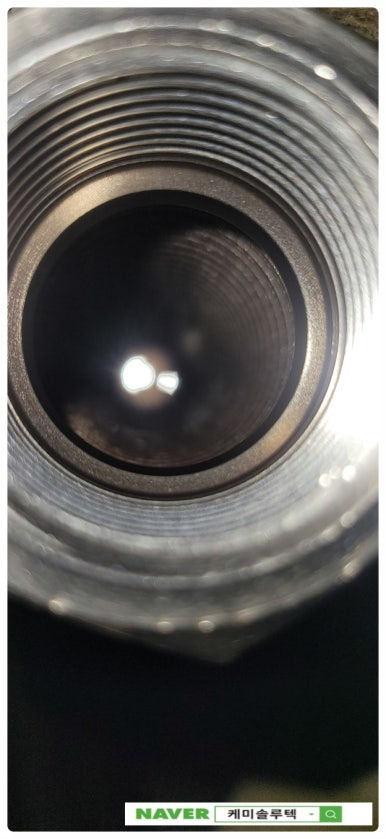

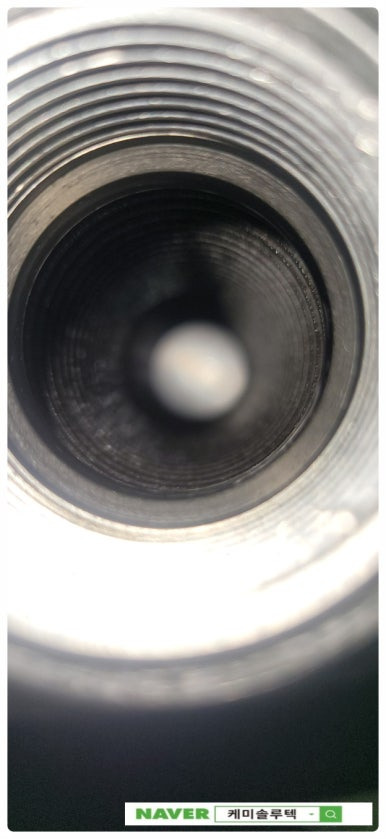

작업 후 사진
이상으로 #케미솔루텍이 였습니다.^^
